河南中聯德美機械制造有限公司為ZLDM-1000型打包機用的機械化裝料設備。小型紙皮打包機裝入廢紙皮使用的是回轉料箱，該料箱由鋼絲繩傳動的小車運送。小車是由帶導輪的底架和用絞鏈固定在底架上的料箱構成，料箱能夠相對小車傾斜45°。運送小車沿車間跨度為38米長的縱向軌道上運行，軌道鋪在金屬焊接底座上，在打包機前面的底座前部安裝槽鋼導軌。當料箱滾輪進入導軌時，料箱便開始翻轉并把廢鋼鐵卸到擠壓室里。運送小車的傳動裝置系由雙筒卷揚機、減速機和電動機組成。

小型紙皮打包機使用操作規程：

1、操作人員必須了解機械結構、性能以及說明書所規定的操作、維護和保養方法后方準許開機。

2、工作前認真檢查各運動部件有無異樣，聯動程序是否有效，正常無誤方可開機。

3、開機前還應先打開進油管上的截止閥，并檢查油箱內的油面高度是否符合要求。

4、工作過程中，油管內的油液溫度不得高于60℃，如油溫過高，則應停止工作，待冷卻后再使用或增設冷卻裝置。

5、要隨時擦拭機器上的油污，保養好設備，保證產品的質量和生產工作正常有序。

為了更換壓蓋軸的銅套，必須拆卸壓蓋上的部件。因此，在一些企業里，將這些軸套做成剖分式的，這樣在更換時，就不必再卸下擠壓室的壓蓋了。有時由于擠壓頭歪斜，出現了擠壓活塞桿受到損壞情況，這樣就很難接近級擠壓頭。擠壓頭襯板強度不夠，而且固定不牢。為了延長其使用壽命，安裝了厚度為45~50毫米襯板，代替了過去35毫米厚的襯板。用埋頭螺栓代替貫穿螺栓來固定襯板。閥分配系統維護困難。油泵密封壽命短，缺少自動潤滑擠壓室壁的裝置。

分配閥體內裝有一組方向閥。來自油泵為壓力油液經過調壓閥調整壓力后進入分配閥，再由分配閥來控制流進油缸的上腔或下腔，以實現活塞上升、回程或停止。分配閥由手柄操縱，根據工作需要，當把手柄擺到上行位置時，閥桿便頂開閥，來自油泵的壓力油液就經孔流入油缸的下腔，而油缸上腔的油液則經孔流到油缸下腔，這時可使活塞上升；當把手柄擺到停止位置時（注意：此時應按停車按鈕開關，以保護電動機），高壓油被閥封在油缸下腔內，活塞將停止運動，從而實現停車保壓；當把手柄擺到回程位置時，閥桿便頂開閥，來自油泵的壓力油液就經孔流入油缸上腔，而油缸下腔的油液則經孔流回油箱，這時活塞回程。

為了提高往打包機內裝廢鋼鐵料的速度，近幾年由設計部門和廢鋼鐵加工處理企業研制出幾種打包機裝料系統，這些裝料系統可以使吊車的非生產性的停車減少到低限度。在河南中聯德美機械制造有限公司里，研制了容積為10立方米的料箱，并投入了ZLDM01型打包機的裝料工作。

通常，在小型紙皮打包機剛開始啟動時，調整和調節設備或在擠壓過科中出現毛病的時候，都必須采用手動操作。

為了保障小型紙皮打包機的正常工作，提出如下建議：

1、在包塊完全推出以前擠壓柱塞不應后退，壓蓋不能抬起。

2、在擠壓桂塞未從包塊出口推出包塊以前，包塊推出口閘門不能關閉。

3、在閘門打開之前，通過滑閥，將級擠壓級的壓力降低，而F級擠壓級通過滑閥的錐孔將它調到中間位置。然后，當閘門完全打開后，包塊方被推出。

小型紙皮打包機適用于擠壓輕薄大型的廢鋼鐵。其裝料箱容積為15立方米。在料箱里靠液壓缸移動擠壓頭將廢紙皮推入擠壓室中。這時，擠壓頭對廢料便進行局部擠壓，這就是I級擠壓作業。然后，靠回轉的擺動式液壓缸使壓蓋動作。當擠壓室關閉時，由壓蓋實現了擠壓作業，并同時剪掉伸出擠壓室外的廢鋼鐵。壓蓋關閉以后，擠壓頭由液壓缸帶動返回原始位置，于是料箱準備接受下批廢紙皮。擠壓是用擠壓頭完成的，擠壓頭的移動是借勛于液壓缸實現的；擠壓是用液壓機構驅動擠壓頭來實現的。

小型紙皮打包機的擠壓機構是由兩個帶柱塞的工作液壓缸組成的，在柱塞的端部固定著鑲有護板的擠壓頭。為了防止擠壓頭運動時歪斜，用兩個導桿作導向。液壓缸固定在橫梁上，橫梁同打包機機架系剛性連接。擠壓頭返回原始位置是靠液壓缸中運動的柱塞和支承滑架完成的。在擠壓頭上固定著活動鋼板以防止上方落下的灰塵和碎屬進入機構內。擠壓機構）是由大型鑄鋼件壓蓋1組成的，壓蓋用軸（同時也是打包機的連接軸）固定在機架上。壓蓋由裝在套筒內的兩個液壓缸驅動，套筒固定在軸承上。液壓缸的桂塞通過軸與壓蓋連接。招皺式軟套管保護液壓缸以防止灰塵和碎屑落到上面。

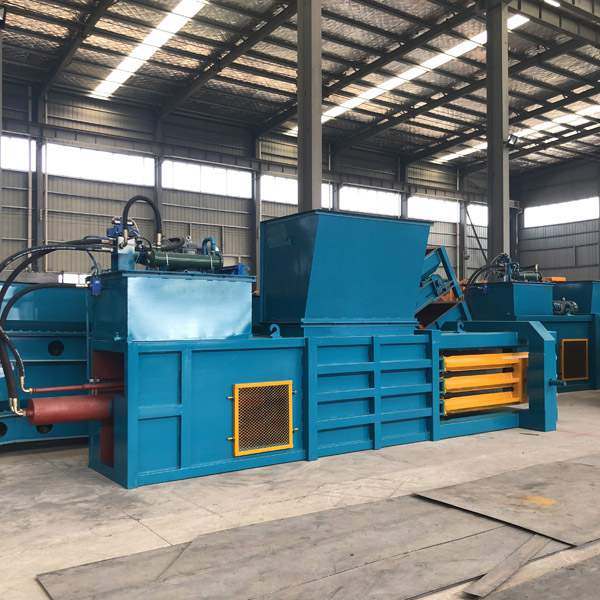

小型紙皮打包機通常是臥式液壓的，它具有很高的打包效率。廢鋼鐵打包通常經過二級、三級或者四級擠壓。在二級擠壓時，級是預擠壓，第二級即可后擠壓成包塊。在三級擠壓時，當壓蓋下降時，由壓蓋完成對包塊的預擠壓。在四級擠壓時，當包塊投入擠壓室時，又經過一個壓緊級。小型紙皮打包機的結構特點是設有裝料箱。打包機上料箱是裝在打包機機架里，以便用水平移動的擠壓頭書些鋼鐵推入擠壓室。在CPA-1000-1和CPA-400-2A等型號的打包機上，裝料箱是單獨地直接配置在擠壓室旁，利用液壓機構翻轉料箱，將廢鋼鐵倒入擠壓室
